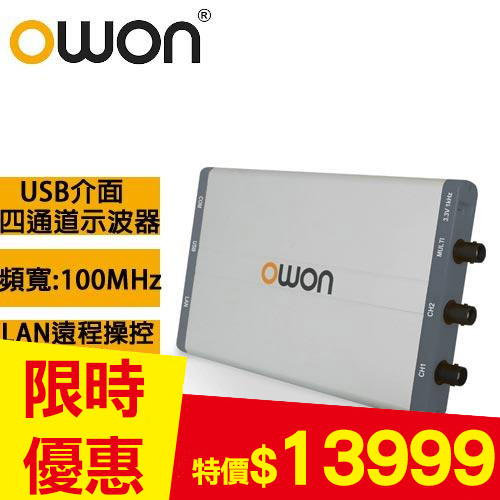

OWON USB介面100MHz四通道示波器 VDS3104L(LAN網路口)
產品特色
1. 支援雙通道或四通道量測，超薄設計，厚度僅普通示波器一半，方便攜帶
2. 最高100MHz頻寬，高達1GSa/s實時採樣率
3. 最高存儲深度10M(訊號暫存容量)
4. 友好的人機互動畫面，FFT及XY波形同屏顯示
5. 多種觸發模式：邊沿、視頻、斜率、脈寬、交替
6. OWON獨創UISO功能 (減少USB傳輸時導致的干擾，並滿足CATII標準)
7. 透過USB供電，LAN遠程操控（可選購）
應用範圍
電子線路檢測/電路功能測試/設計與製造測試
規格說明
|
產品型號 |
VDS1022I |
VDS1022 |
VDS2062 |
VDS2064 |
VDS3102 |
VDS3104 |
|
頻寬 |
25MHz |
60MHz |
100MHz |
|
通道 |
2通道
（USB隔離） |
2通道 |
4通道 |
2通道 |
4通道 |
|
實時採樣率 |
100MS/s |
1GSa/s |
|
上升時間（BNC上典型的） |
≤14ns |
≤5.8 ns |
≤3.5 ns |
|
時基範圍 |
5ns/div～100s/div ，按 1～2～5 進制方式步進 |
2ns/div～100s/div，按 1～2～5 進制方式步進 |
|
採樣方式 |
普通採樣、峰值檢測、平均值 |
|
存儲深度 |
5K |
10M |
5M |
10M |
5M |
|
輸入耦合 |
直流、交流、接地 |
|
輸入阻抗 |
1MΩ±2%，與10pF±5pF 並聯 |
|
時基精度 |
±100ppm |
|
時間間隔（△T）測量精確度 |
單次：±(1採樣間隔時間+100ppm×讀數+0.6ns)，>16個平均值：±(1採樣間隔時間+100ppm×讀數+0.4ns) |
|
垂直靈敏度 |
5mV/div～5V/div |
2mV/div~5V/div |
|
垂直分辨率 |
8比特分辨率，兩個通道同時採樣 |
|
最大輸入電壓 |
400V峰值（DC + AC 峰值 ) |
40V 峰值（DC + AC 峰值） |
|
探頭衰減係數 |
1X，10X，100X，1000X |
|
通道間的隔離度 |
50Hz: 100 : 1，10MHz: 40 : 1 |
|
波形內插 |
Sin(x)/x |
|
位移範圍 |
±10 格 |
±1V (5mV~100mV),
± 50V (200mV ~ 5V) |
±1V (2mV~100mV),
±50V (200mV~5V) |
±2V (2mV~200mV),
±50V (500mV~5V) |
|
單次頻寬 |
滿頻寬 |
|
低頻響應（交流耦合-3Db） |
≥10Hz（在BNC 上） |
|
直流增益精確度 |
±3% |
|
觸發類型 |
邊沿觸發，脈寬觸發，視頻觸發，斜率觸發，交替觸發 |
|
觸發電平範圍 |
內部 |
距屏幕中心±5 格 |
|
觸發電平精確度（典型的） 適用於上升和下降≥20ns的信號 |
內部 |
±0.3格 |
|
釋抑範圍 |
100ns ～ 10s |
|
信號制式和行/場頻率（視頻觸發類型） |
支援標準的 NTSC、PAL 和 SECAM 廣播制式 |
|
觸發方式 |
自動、正常、單次 |
|
光標測量 |
光標間電壓差(△V)、光標間時間差(△T) |
|
自動測量 |
峰-峰值、平均值、均方根值、頻率、週期、最大值、最小值、頂端值、底端值、幅度、過衝、預衝、 上升時間、下降時間、正脈衝、負脈寬、正佔空比、負佔空比、延遲A→B↑、延遲A→B↓ |
|
數學操作 |
加、減、乘、除、FFT、反向
|
|
李沙育圖形 |
頻寬 |
滿頻寬 |
|
相位差 |
±3 degrees |
|
標準接口 |
USB2.0(隔離) |
USB2.0 |
USB2.0；LAN接口（可選購） |
|
多功能接口 |
信號類型 |
同步輸入、同步輸出、通過/失敗輸出、外部觸發輸入 |
|
電平標準 |
TTL |
|
電源 |
≤2.5W |
≤6.5W |
|
尺寸 |
170mm(長)×120mm（高）×18mm（寬） |
190mm(長)×120mm（高）×18mm（寬） |
|
重量 |
約0.26公斤（主機） |
約0.30公斤
（主機） |
OWON SmartTest系列由Lilliput(利利普)擁有，旨在“滿足您在測試和測量設備領域的最佳需求”，自1990年以來，Lilliput(利利普)步入電子產品行業，其第一個產品系列是嵌入式彩色LCD。經過不斷的努力，Lilliput(利利普)發展成為全球化集團公司，涵蓋3大產品線 -嵌入式彩色LCD，測試測量設備和家庭能源管理系統。透過三大產品線的能力整合，創造出穩定的IOT量測儀器，讓傳統量測儀器步入IOT運用領域，搭配自主研發的XLAB 雲端智能實驗室軟體，可快速建構雲端智能實驗室。Lilliput（OWON）不遺餘力地努力成為全球頂級測試和測量設備，品質優良製造商之一。OWON產品遍布亞洲，北美，歐洲，南美洲，大洋洲和非洲，在80多個國家建立了全球合作夥伴。許多學校實驗室也使用OWON產品，如台灣南台科大、台灣國立交通大學、台灣內湖高工、台灣亞東技術學院、美國哈佛大學、日本早稻田大學、日本千葉大學...等。
※以上規格資料若有任何錯誤，以原廠所公佈資料為準。
包裝附件
探棒/校正筆/USB數據線/適配器/電源線/矽膠套/產品說明書
