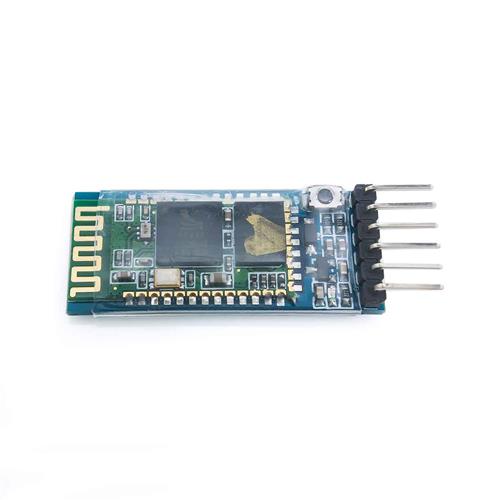

HC-05 主從一體 藍芽串口模組
HC-05 主從一體 藍芽串口模組
加入追蹤 加入追蹤
熱門快搜:
電源反接保護

HC-05 主從一體 藍芽串口模組

宅配到府 門市取貨 超商取貨
K1020187 FB分享分享 分享給 LINE 好友分享

★ 電壓DC4.5~6V
★ 可連接據藍芽功能Android手機
★ 電源反接保護
★ 預設波特率為9600(可更改)
★ 有效傳輸距離10米(空曠處)
★ AT命令可切換主機從機

專人服務
大量報價
供貨狀況:
停售
特價
350 市價$400
數量
結帳方式:
ATM貨到付款LinePay刷卡超商取貨付款
配送方式:
門市取貨*超商取貨良興配送

門市庫存 據點查詢

台北地區

台北光華店
少量庫存
台北市民店
少量庫存
三創體驗館
現貨充足

桃竹地區

桃園復興店
少量庫存
中壢中正店
少量庫存
新竹光復店
少量庫存

中彰地區

台中英才店
現貨充足

嘉南地區

高雄中華店
網路訂購
高雄鳳山店
現貨充足

*庫存數量:網路訂購(0)、少量庫存(1~2)、現貨充足(3以上)。

*門市庫存以店內實際數量為準,可使用專人服務或撥打門市電話洽詢。

展開

同類推薦

HC-05 主從一體 藍芽串口模組

產品特色

AT 指令集

HC-05 嵌入式藍牙串口通訊模塊(以下簡稱模塊)具有兩種工作模式:

命令響應工作模式和自動連接工作模式,在自動連接工作模式下模塊又可分為主(Master)、

從(Slave)和回環(Loopback)三種工作角色。當模塊處於自動連接工作模式時,將自動根據事先設定

的方式連接的數據傳輸;當模塊處於命令響應工作模式時能執行下述所有AT 命令,用戶可

向模塊發送各種AT 指令,為模塊設定控制參數或發布控制命令。通過控制模塊外部引腳

(PIO11)輸入電平,可以實現模塊工作狀態的動態轉換。




串口模塊用到的引腳定義:

1、PIO8 連接LED,指示模塊工作狀態,模塊上電後閃爍,不同的狀態閃爍間隔不同。
2、PIO9 連接LED,指示模塊連接成功,藍牙串口匹配連接成功後,LED 長亮。
3、PIO11 模塊狀態切換腳,高電平-->AT 命令響應工作狀態,低電平或懸空-->藍牙常規工作狀態。
4、模塊上已帶有復位電路,重新上電即完成複位。




設置為主模塊的步驟:

1、PIO11 置高。

2、上電,模塊進入AT 命令響應狀態。

3、超級終端或其他串口工具,設置波特率38400,數據位8 位,停止位1 位,無校驗位,無流控制。

4、串口發送字符“AT+ROLE=1 ”,成功返回“OK ”,其中 為回車換行。

規格說明



    ※以上規格資料若有任何錯誤,以原廠所公佈資料為準。

    包裝附件

    主模組*1
