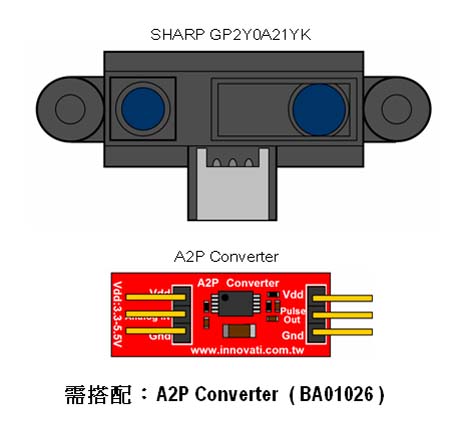

利基IRF80 - GP2Y0A21 A2P IR Sensor 80cm紅外線測距感測器組
產品特色
應用方向:
1. 可應用於近距離測距上。
2. 可應用近距離物體碰撞偵測上。
3. 可用於近距離非接觸開關。
產品特色:
1. 反射物體顏色不影響量測距離
2. 偵測距離為10~80cm
3. 輸入電壓5V。
4. 數位及類比輸出兼顧 使用簡單
5. 超小尺寸 易於安裝
規格說明
產品規格:
產品特性表:
表一: GP2Y0A21YK 特性表
|
Characteristic
|
Symbol
|
Test Conditions
|
Min.
|
Typ.
|
Max.
|
Units
|
|
Load Supply Voltage Range
|
VIN
|
|
4.5
|
5
|
5.5
|
V
|
|
Measure Distance Range
|
△L
|
|
10
|
|
80
|
cm
|
|
Load Supply Current
|
ICC
|
VIN=5V, White paper, Distance=12mm, 25oC
|
-
|
30
|
40
|
mA
|
表2: A2P Converter 特性表
|
Characteristic
|
Symbol
|
Test Conditions
|
Min.
|
Typ.
|
Max.
|
Units
|
|
Load Supply Voltage Range
|
VIN
|
|
3.3
|
5
|
5.5
|
V
|
|
Load Supply Current
|
ICC
|
VIN=5V, 25oC
|
-
|
4
|
8
|
mA
|
|
Output Sink Current
|
IOL
|
VIN=5V, VOL=0.1 VDD, 25oC
|
10
|
20
|
-
|
mA
|
|
Output Sink Current
|
IOH
|
VIN=5V, VOH=0.9 VDD, 25oC
|
-5
|
-10
|
-
|
mA
|
|
AD Input Voltage
|
VAD
|
|
0
|
-
|
VDD
|
V
|
※以上規格資料若有任何錯誤，以原廠所公佈資料為準。
包裝附件
紅外線數位轉脈寬測距模組, 偵測距離 10~80cm (以I/O 控制)
