利基3-Axis Joystick 三軸搖桿與按鍵模組V2.0

應用方向:

Ø          連結機器手臂，以極座標直接設定手臂所要旋轉的角度。

Ø          加裝配合無線輸出，控制各種遙控車，飛機等應用。

Ø          各種測試機具的操作。

Ø          搭配馬達模組做馬達加速控制，可以搭配按鍵做定速功能。

Ø          控制利基應用科技的各項應用套件。

產品特色:

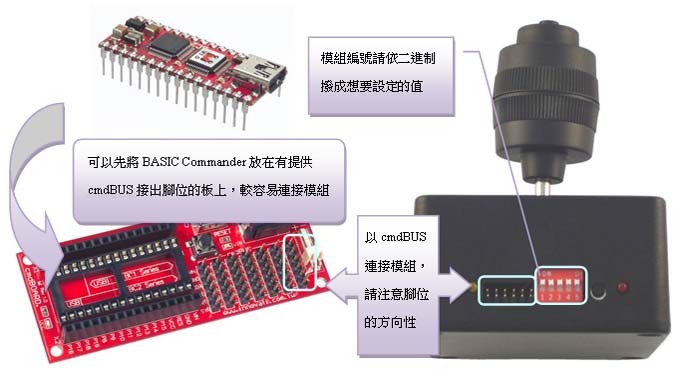

Ø          設定容易，只要使用cmdBUS連接BASIC Commander，就可以用專屬的指令做各種應用。

Ø          三軸操作，可以移動搖桿在平面做兩軸的操作，也可以轉動搖桿進行第三軸的控制。

Ø          提供兩種回傳座標值:直角坐標與極座標，可以隨時選擇所要的回傳方式，或是混合使用。

Ø          可以回傳四向與八向搖桿位置，快速直覺應用到各種基本控制。

Ø          原點範圍可以自由設定0~10%的變動值，避免跳動。

Ø          各種座標值的回傳，都可以設定極限值範圍，讓使用者可以限定搖桿所要的操作範圍。

Ø          回傳刻度可以設定128個刻度值，極座標角度範圍值可以設定360個刻度值，可以分開設定所需要的精準度。

Ø          提供搖桿按鍵，在搖桿上方有自定按鍵，可以自行設定按鍵功能，包括按鍵的連續觸發起動時間，以及連續觸發的速率，都可以透過指令設定。

Ø          提供校正功能，並有校正按鈕，操作中可以隨時中斷，進行搖桿的校正。

Ø          可透過I2C方式，下達指令。

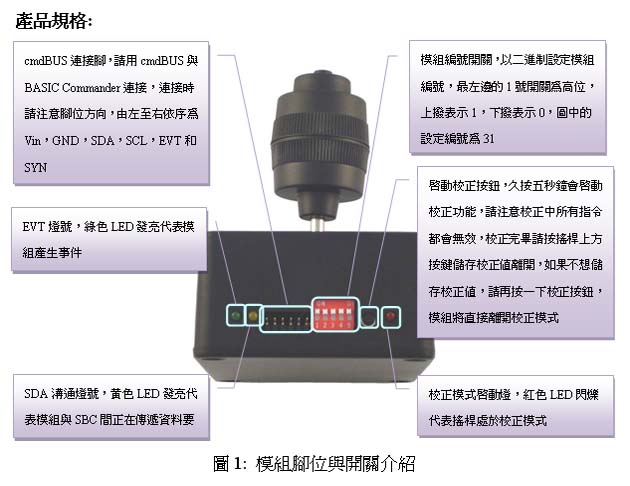

產品規格:

表1: 工作電流特性 (於25 ℃之環境)

操作注意事項:

轉軸可承受約500,000次的旋轉動作。

操作溫度        -10 ℃~ 80 ℃

儲存溫度        -10 ℃~ 80 ℃

※以上規格資料若有任何錯誤，以原廠所公佈資料為準。
