CPU
IntelR Socket 1151 for 6
th Generation Core? i7/Core? i5/Core? i3/PentiumR/CeleronR 處理器
支援 IntelR 14 nm CPU
支援 IntelR Turbo Boost 技術2.0
*有關支援的 CPU 型號資訊，請參閱
tw.asus.com 網站內容。
-
晶片組
IntelR B150
-
記憶體
4 x DIMM, 最高可支援到64GB, DDR3 1866(O.C.)/1600/1333 MHz 非ECC, 無緩衝區 記憶體
*是否支援 Hyper DIMM 需視個別 CPU 的實體特性而定。
支援 IntelR Extreme Memory Profile (XMP)
*有關記憶體合格廠商清單（QVL）的相關資訊，請參閱 www.asus.com 網站或本使用手冊。
-
顯示晶片
Integrated Graphics Processor- IntelR HD Graphics support
支援多 VGA 輸出 : HDMI/DVI-D/RGB 連接埠
- 支援 RGB 最大解析度 1920 x 1200 @ 60 Hz
- Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
- Supports DVI-D with max. resolution 1920 x 1200 @ 60 Hz
最大共享記憶體 1024 MB
Supports up to 3 displays simultaneously
-
擴充槽
1 x PCIe 3.0/2.0 x16 (x16 mode, 灰色)
2 x PCIe 3.0/2.0 x1
-
資料儲存應用
IntelR B150 chipset :
6 x SATA 6Gb/s埠, 灰色
-
區域網路
RealtekR RTL8111H, 1 x Gigabit 區域網路控制器
ASUS LAN Guard
-
音效
RealtekR ALC887 8 通道 高傳真音效 CODEC
- 支援 : 插頭偵測, 前面板插孔指定功能
Audio Feature :
- LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path.
- Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference
- Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
- Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
-
USB連接埠
IntelR B150 chipset :
6 x USB 3.0/2.0 連接埠 (4 位於背板, )
IntelR B150 chipset :
6 x USB 2.0/1.1 連接埠 (2 位於背板, 藍色, 4 位於主機板中)
-
獨特功能
華碩 EPU :
- EPU
ASUS 5X Protection II :
- ASUS LANGuard - 2.5X higher surge tolerance
- ASUS Overvoltage Protection - World-class circuit-protecting power design
- ASUS DIGI+ VRM - 6 Phase digital power design
- ASUS DRAM Overcurrent Protection - Prevents damage from short circuits
- ASUS Stainless-Steel Back I/O - 3X corrosion-resistance for greater durability
華碩獨家功能 :
- 防突波
- AI Suite 3
- Ai Charger
- ESD Guards
- USB 3.0 Boost
- Mobo Connect
- PC Cleaner
華碩靜音散熱解決方案 :
- 風格獨特的無風扇設計 - 散熱解決方案
- ASUS Fan Xpert 2+
華碩 EZ DIY :
- 華碩 EZ Flash 3
- 華碩 MyLogo 2
- ASUS UEFI BIOS EZ Mode
- Push Notice
華碩 Q-Design :
- 華碩 Q-Slot
- 華碩 Q-DIMM
Media Streamer
-
Operating System Support
WindowsR 10 , 64bit
WindowsR 8.1 , 64bit
WindowsR 7 , 32bit/64bit *2
-
後面板輸出端子
1 x PS/2 鍵盤(紫)
1 x PS/2 滑鼠(綠)
1 x DVI-D
1 x D-Sub
1 x HDMI
1 x LAN (RJ45) 連接埠
3 x 音訊插孔
4 x USB 3.0 (藍色) Type-A
2 x USB 2.0
-
內建 I/O 連接孔
1 x USB 3.0 接頭支援額外的 2 USB 3.0 連接埠
2 x USB 2.0 接頭支援額外的 2 USB 2.0 連接埠
1 x COM 接頭連接埠
6 x SATA 6Gb/s 接頭
1 x CPU 風扇接頭 (1 x 4 -pin)
1 x TPM header
2 x 機殼風扇接頭 (2 x 4 -pin)
1 x LPT header
1 x S/PDIF 輸出接頭
1 x 24-pin EATX 電源接頭
x 4-pin ATX 12V 電源接頭
1 x 前面板音訊接頭 (AAFP)
1 x 系統面板
1 x 機殼入侵偵測接頭
1 x Clear CMOS 跳線
-

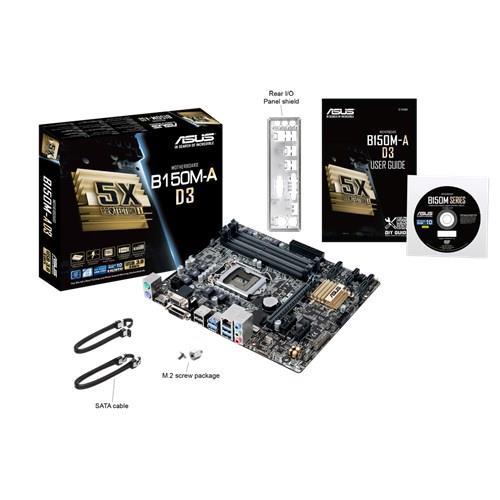

配件
使用者手冊
I/O 擋板
2 x Serial ATA 6.0Gb/s 纜線
1 x Supporting DVD
-
BIOS
128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS3.0, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions and ASUS DRAM SPD (Serial Presence Detect) memory information
-
管理能力
WfM 2.0, DMI 3.0, WOL by PME, PXE
-
支援光碟
Drivers
ASUS Utilities
EZ Update
Anti-virus software (OEM version)
-
主機板尺寸
mATX 主機板尺寸
9.2 吋 x 7.9 吋 ( 23.4 公分 x 20.1 公分 )
-
備註
*1: Use a chassis with HD audio module in the front panel to support an 8-channel audio output.
*2: Please refer to ASUS website and download “WindowsR 7 installation guide” and “ASUS EZ installer” to install WindowsR 7.
