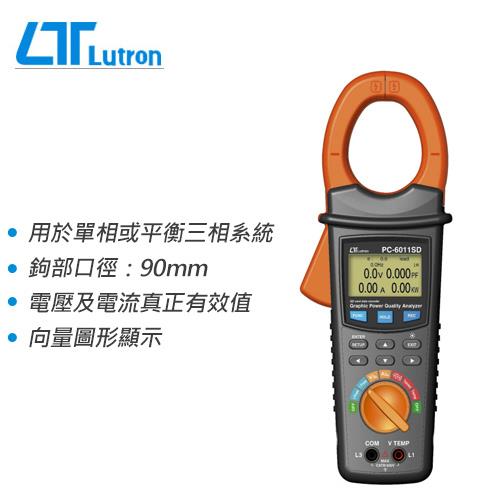

Lutron 路昌 PC-6011SD 記憶鉤式電力分析錶
產品特色
* 電力品質分析儀用於單相或平衡三相系統.
* 電壓及電流是真正有效值.
* 電壓輸入阻抗 10 Mega ohms.
* 有效功率(KW、MW、GW)測量.
* 視在功率(KVA、MVA、GVA)測量.
* 無效功率(KVAR、MVAR、GVAR)測量.
* 功率因數(PF)、相角(∮) 測量.
* 電能(KWh、KVAh、KVARh、PFh)測量.
* 電壓測量範圍: 10 to 600 ACV
* 電流測量範圍: 10 to 2000 ACA
* 向量圖形顯示.
* 電壓及電流諧波分析(1-50 階).
* 電壓及電流總諧波失真(THD)測量.
* 電壓及電流波形顯示.
* 電壓及電流峰對峰測量.
* 暫態偵測(驟升、驟降、停電暫態偵測).
Type K 溫度測量(-100.0℃-199.9℃,200℃-1300℃),℃/℉.
* 可程式電壓轉換比值(PT)設定(1-1000)及電流轉換比值(CT)設定(1-600).
* 安全標準: IEC1010,CATⅢ 600V.
* 內建時鐘,即時資料記錄於 SD Card,取樣時間從 2 到 7200 秒.
* SD CARD 最大支援容量 32 GB
* 電源 AA(UM-3)DC 1.5V X 2 電池(Alkaline type)或 DC 9V adapter
* 電腦資料輸出,可選購 USB Cable/USB-01 或 RS232 Cable/UPCB-02 及資料收集軟體 SW-811
* 選購 type K probe: TP-11
規格說明
◎ 鉗部口徑：φ90mm
◎ 交流電流：10A～2000A ±2%
◎ 交流電壓：0.1mV～1000V ±1%
◎ 功率因子PF：0.01～1.0
◎ 相位角：-180°～180°
◎ 瓦特 / 視在 / 虛功率：0～9.999M(W / VA /VAR)
◎ 瓦特 / 視在 / 虛功率 小時：0～9.999M(WH / VAH /VARH)
◎ 電源：AA(UM-3)x2(需加購)；DC9V變壓器
◎ 諧波顯示(1～50次)，顯示?值波形
◎ 溫度：-100.0～1300℃
◎ SD記憶卡容量：1~4G的MicroSD卡(選購)
◎ 可記錄最大值，最小值及讀值鎖定
◎ 數據輸出：RS232 / USB連接接口
- 軟件+USB線 =>SW-U801+USB-01 (選購)
- 軟件+RS232線 =>SW-U801+UPCB-02(選購)
電路 (Circuit)
Custom single-chip microprocessor LSI circuit
顯示 (Display)
LCD Size: 3.2 X 2.4" (60 X 44.4 mm)
Dot Matrix backlit LCD (128 X 64 pixels)
測量 (Measurement)
ACV
ACA
KW / KVA/ KVAR/ PF
KWH/KVAH/KVARH/PFH
Power factor
Phase angle
Frequency
Harmonics display
Temperature
線配置 (Wire configurations)
1 Phase, 3 Phase
電壓範圍 (Voltage ranges)
10 ACV to 600 ACV (Auto Range)
電流範圍 (Current ranges)
5 ACA to 2000 ACA (Auto Range)
安全認證 (Safety standard)
IEC1010 CAT IV 600 V
ACV 輸入阻抗 (ACV input impedance)
10M ohms
鉗頻率響應 (Clamp frequency response)
40Hz to 1KHz
測試夾具 (Tested clamp)
45 to 65 Hz
過載保護 (Over-load protection)
ACV：720 ACV RMS
ACA：2100 ACA with clamp probe
超量程 (Over-range)
* LCD display show " OL ".
* The data save into the SD card will show " 9999 " or " 999 " (overleap the decimal point).
讀值鎖定 (Data Hold)
Freezes displayed reading
資料集錄器 (Datalogger)
* Real time data logger, saved the data into SD memory card and down load the all the measured value with the time information ( year/month/data/hour/minute/second ) down load to the Excel.
* Sampling time for data logger : 2 seconds to 7200 seconds, the during of setting step are 2 seconds
*Data error no. : ≦0.1% no. of total saved data typically.
數據記錄 (Data Recording)
Micro SD memory card
取樣時間 (Sampling Time)
Approx. 1 second
數據輸出 USB/RS232 (Data Output USB/RS232)
* Computer interface
* Connect the optional USB cable USB-01 will get the USB plug.
* Connect the optional RS232 cable UPCB-02 will get the RS232 plug.
操作溫度 (Operating Temperature)
0 to 50 ℃. ( 32 to 122℉ ).
操作溼度 (Operating Humidity)
80% Relative Humidity max.
電源供應 (Power Supply)
* DC 1.5V, AA ( UM-3 ) Battery X 2 PCs (Alkaline or heavy-duty battery).
* AC to DC 9V power adapter ( LINEAR 110/220V )
消耗功率 (Power Consumption)
60 mA DC
最大導體尺寸
Clamp can accommodate up to 2.2" (57 mm) diameter
體積 (Dimension)
11.0 X 4.2 X 1.9" (280 X 106 X 47mm)
Clamp Jaw: 3.5" (90 mm)
附件 (Accessories Included)
Instruction manual........................ 1 PC
8 GB micro SD card........................ 1 PC
Test Leads.................................1 set
Alligator clips............................1 set
AC to DC 9V adapter ( linear 110V/220V )...1 PC
Carrying case..............................1 PC
電器規格 (23±5 ℃)
ACV
|
Range |
Resolution |
Accuracy |
|
10 to 600 V(RMS) |
0.1 V |
± (0.5%+3d) |
|
Peak to Peak |
± (5%+30d) |
ACA
|
Range |
Resolution |
Accuracy |
|
10.00A to 2000A |
0.01A * < 100A
0.1A * 100A and < 1000A
1A * 1000A |
± (1%+0.5A)≦ 200A |
|
± (5%+5A)> 200A |
|
Peak to Peak |
± (5%+30d) |
Power factor
|
Range |
Resolution |
Accuracy |
|
0.00 to 1.00 |
0.01 |
± 0.04 |
Φ (Phase angle)
|
Range |
Resolution |
Accuracy |
|
-180° to 180° |
0.1° |
± 1° *ACOS(PF) |
Frequency
|
Range |
Resolution |
Accuracy |
|
45 to 65 Hz |
0.1 Hz |
± 0.1 Hz |
Active/Apparent/Reactive POWER
|
Range |
Resolution |
Accuracy |
|
0.0 to 1.8M (W/VA/VAR) |
0.001K-0.001M(W/VA/VAR) |
± (1.5%+20d) |
Active/Apparent/Reactive POWER Hour:(WH/SH/QH)
|
Range |
Resolution |
Accuracy |
|
0.000K to 9.9999M (WH/VAH/VARH) |
0.001K to 0.001M (W/VA/VARH) |
± (1.5%+20d) |
Harmonics Magnitude (Harmonic Level > 5% , Freq:50/60 Hz)
|
|
Range |
Resolution |
Accuracy |
|
ACV |
1 to 20th |
0.1V |
± (2%+5d) |
|
21 to 50th |
± (4%+5d) |
|
ACA |
1 to 20th |
0.1A to 1A |
± (2%+5d) |
|
21 to 50th |
± (4%+5d) |
Harmonics Percentage (Harmonic Level > 5%, Freq:50/60 Hz)
|
|
Range |
Resolution |
Accuracy |
|
ACV |
1 to 20th |
0.1 % |
± (2%+10d) |
|
21 to 50th |
± (4%+20d) |
|
ACA |
1 to 20th |
0.1 % |
± (2%+10d) |
|
21 to 50th |
± (4%+20d) |
Total Harmonic Distortion
|
Range |
Resolution |
Accuracy |
|
0 to 20 % |
0.1 % |
± (2%+5d) |
|
1 to 100% |
± (6%+10d) |
Type K Temperature
|
Range |
Resolution |
Accuracy |
|
-100.0℃ to 199.9℃ |
0.1℃ |
± (1%+1℃ ) |
|
200℃ to 1300℃ |
1℃ |
± (1%+2℃) |
※以上規格資料若有任何錯誤，以原廠所公佈資料為準。
包裝附件
配件：DC9V變壓器x1、說明書x1、攜行袋x1、測試線x1套、鱷魚夾x1套
