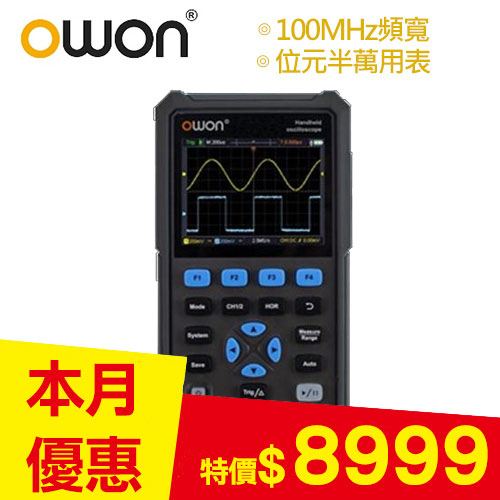

OWON HDS310S 三合一手持數位示波器100MHz：示波器+萬用表+信號產生器
產品特色
注
意：所有充電的示波產品不可在充電情況下量測→HDS系列、TAO系列
●多功能合一：示波器+萬用表+信號產生器
●示波器性能：最高100MHz頻寬，500MS/s取樣速率，8K存儲深度，最高10000 wfrms/s波形刷新率，支持自動測量
●萬用表：4位元半萬用表，支援標準電壓、電流、電阻、電容、二級管、通斷測試
●信號產生器：30MHz輸出頻率，125MS/s取樣速率，14bits 垂直解析度，支援1MΩ和50Ω輸出
●標配USB TYPE-C 介面，支援行動電源充電和上位機通信
●3.5英寸 LCD顯示
規格說明
|
型號 |
HDS310S |
|
帶 寬 |
100MHz |
|
通 道 |
雙通道+單通道信號源 |
|
即時取樣速率 |
125 MSa/s（雙通道）250 MSa/s（單通道） |
|
採樣模式 |
正常、峰值採樣 |
|
存儲深度 |
8K |
|
顯 示 |
3.5英寸LCD |
|
波形刷新率 |
10000 wfrms/s |
|
輸入耦合 |
直流、交流、接地 |
|
輸入阻抗 |
1MΩ±2%，與16pF±10pF並聯 |
|
探頭衰減係數 |
1X,10X,100X,1000X,10000X |
|
最大輸入電壓 |
400V(DC+AC峰值、1MΩ輸入阻抗)（10：1探頭衰減） |
|
頻寬限制 |
20MHz，全頻寬 |
|
時基範圍 |
5ns/div~1000s/div，按1~2~5進制方式步進 |
|
垂直靈敏度 |
10mV/div~10V/div |
|
垂直解析度 |
8bit |
|
低頻回應（-3db） |
在 BNC 處為≥10Hz |
|
上升時間（BNC上典型的） |
≤3.5ns |
|
觸發類型 |
邊沿觸發 |
|
觸發方式 |
自動、正常、單次 |
|
觸發電平 |
從顯示幕中心開始±4 個分度 |
|
自動測量 |
頻率、週期、幅度、最大值、最小值、平均值、峰-峰值、均方根值、上升時間、下降時間、正脈寬、負脈寬 |
|
游標測量 |
游標間電壓差（△V），游標間時間差（△T） |
|
通信介面 |
USB TYPE-C |
|
電 源 |
電源適配 / 電池 |
「萬用表部分」性能參數 標配
|
數字顯示 |
4 位半（最大顯示20000） |
|
測量 |
電壓、電流、電阻、電容、二極體、通斷 |
|
輸入阻抗 |
10MΩ |
|
二極體 |
0-2V |
|
|
量程 |
精度 |
|
|
直流電壓 |
200.00mV |
±(0.3%+10 dig) |
|
|
2.0000V/20.000V/200.00V |
±(0.3%+5 dig) |
|
|
1000.0V |
|
|
交流電壓 |
200.00mV/2.0000V/20.000V/200.00V |
±(0.8%+10dig) |
|
|
750.00V |
±(1%+10dig) |
|
|
直流電流 |
200.00mA |
±(0.8%+10dig) |
|
|
10.000A |
±(2.5%+10dig) |
|
|
交流電流 |
200.00mA |
±(1%+10dig) |
|
|
10.000A |
±(2.8%+10dig) |
|
|
電阻 (Ω) |
200.00Ω |
±(0.8%+10dig) |
|
|
2.0000kΩ |
±(0.8%+5dig) |
|
|
20.000kΩ/200.00kΩ/2.0000MΩ |
±(0.8%+3dig) |
|
|
20.000MΩ |
±(1%+3dig) |
|
|
100.00MΩ |
±(5%+10dig) |
|
|
電容 (F) |
20.000nF/200.00nF/2.0000μF/20.000μF/200.00μF/2.0000mF/20.000mF |
±(3.0%+10dig) |
|
|
|
|
頻響（Hz） |
(40 - 1000) Hz |
|
「信號源部分」性能參數
|
波形輸出頻率 |
正弦波 |
0.1Hz~30MHz |
|
方波 |
0.1Hz~6MHz |
|
鋸齒波 |
0.1Hz~1MHz |
|
脈衝波 |
0.1Hz~5MHz |
|
任意波 |
0.1Hz~5MHz |
|
取樣速率 |
125MS/s |
|
通道數 |
1 |
|
輸出幅度 |
20mVpp-5Vpp（高阻），10mVpp-2.5Vpp (50Ω) |
|
波形長度 |
8K |
|
垂直解析度 |
14bits |
※以上規格資料若有任何錯誤，以原廠所公佈資料為準。
包裝附件
電源線、探筆、快速指南、USB-TYPEC數據線、適配器、萬用表筆、探頭校正筆、BNC轉鱷魚夾
